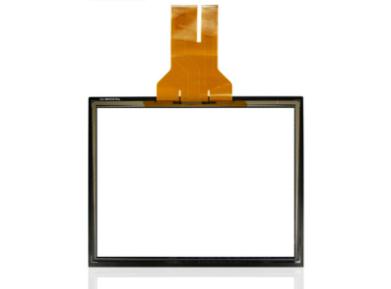

5线电阻式触摸显示屏的改进

发表时间:2018-05-29 10:31【

  1) 5线电阻式触摸显示屏的A面是导电玻璃而不是导电涂覆层,导电玻璃的工艺使得A面的寿命得到极大的提高,并且可以提高透光率。

  2) 5线电阻式触摸显示屏把工作面的任务都交给寿命长的A面,而B面只用来作为导体,并且采用了延展性好、电阻率低的镍金透明导电层,因此,B面的寿命也得到极大的提高。

  3) 5线电阻式触摸显示屏的另一个专有技术是通过精密的电阻网络来校正A面的线性问题,由于生产工艺不可避免的有可能存在厚薄不均而造成电压场不均匀分布,精密的电阻网络在工作时流过绝大部分电流,因此可以补偿工作面的线性失真。

  5线电阻式触摸显示屏的外表面是导电玻璃而不是导电涂覆层,这种导电玻璃的寿命较长,透光率也较高。5线电阻式触摸显示屏是目前最好的电阻式触摸显示屏,最适合于军事、医疗、工业控制领域使用。

5线电阻式触摸显示屏的改进

  5线电阻式与4线电阻式触摸显示屏主要区别在于5线电阻式触摸显示屏将其中一导电层的4端均引出来作为4个电极,另一导电层仅作为测量导体输出X轴和y轴的电压,测量时要交替在X轴和^轴上施加电压。4线电阻式触摸显示屏的表层起感应与判定作用,5线电阻式触摸显示屏产品,其表层是负载电压层,.不起判定作用。所以,4线电阻式触摸显示屏的表面如果破损,触摸显示屏将无法使用,5线电阻式触摸显示屏即使表面破损,仍然不影响触摸操作。

  5线电阻式触摸显示屏与外部环境无关,具有较强的环境适应能力,表面具有大于4H的防刮伤能力和高于95%的透光率,而且用户戴手套、用笔、名片等任何材料都可以触摸,由于其专利技术因素,是电阻式触摸显示屏中最高档的产品,广泛应用在公众查询系统、工业控制系统、医疗系统等各个领域。

  5线电阻式触摸显示屏特点是把外层电阻层只用作导体层,作为5线中其中一线,即使有裂损,只要不断裂开,检测计算就不受影响,这无疑大大增强了使用寿命。而在内层电阻涂层中则把4线电阻式触摸显示屏技术中纵横电压分布场技术创造性巧妙地应用在同一涂层中。其结 构分布在由金属氧化物构成的细密条的X轴上形成正向电压差,经过中值点又形成反向电 压差,构成同面4线模式。内外涂层仍用绝缘透明隔离点隔开,当按压时内外涂层间经触摸 接通,致使左侧向下电压的上端某处有不同阻值的分压产生,据此控制器计算出该触摸的水 平坐标值。内涂层上每一触摸都有不同对应的尤轴坐标值,触摸F轴方向的坐标则是由控 .制器测定从内涂层经触摸流人外涂层(5线之一)的电流值确定。5线电阻式触摸显示屏除使用 寿命大大超过4线式10倍,达3500万次,其透光率和清晰度也很高,由于工作在与外界封 闭隔离状态,不怕污染,环境适应性好。它的另一个突出特点是分辨率很高,能分辨很尖细 触针的触摸,但怕锐器的硬戳。
