工控触摸显示屏本压作业效率提升

在工控触摸显示屏行业，如手机，平板，车载导航方面，一般都是电容居多，随着目前超薄双层Film崛起代替了g-g结构产品，热压也由之前的一次本压转换为多次本压，而多次本压意味着同一个FOG需要更多的本压机，更多的本压次数，更多的人力去完成，给目前手机触摸显示屏公司带来了不小的成本压力

 如上图这种类型产品，三段bonding pin不在一条直线上且由于是双层，左右pin在同一个面，中间那段pin又在另外一个高度，二者存在高度差，目前一般厂的热压方法为本压二次，左右边一次本压，中间pin一次本压，需要本压二次才能完成一个FOG，如上图，本来这种常规作业方式也无可厚非，但是极其影响效率

 东莞市通豪实业投资有限公司致力于触摸显示屏定制行业4年多，其技术团队本着革新理念经过多次技术论证提出如下压头改良方案，可设计为三段一体式压头，本压由2此改为一次作业

压头设计改良点： 1、中间pin与二边pin之台阶高度以图纸设计高度为准（TP OCA与

                   BOT ITO FIlm 厚度之和值）注意制作时公差在0.005mm内

                 2、左pin与中间pin，中间pin与右pin之间铣空掉，每段pin长度满足

                    FPC压合pin长度即可

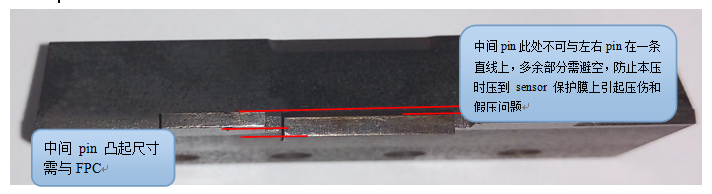

                 3、由于中间pin与左右边pin不在一条之间，所以对应之中间pin压头

                    凸出之尺寸需与图纸一致，走正公差0.05mm即可

                 4、中间pin此处不可与左右pin在一条直线上，多余部分需避空，防止

                    本压时压到sensor保护膜上引起压伤和假压问题

IE部：叶小冲  2015.6.10
